Penerangan Peralatan

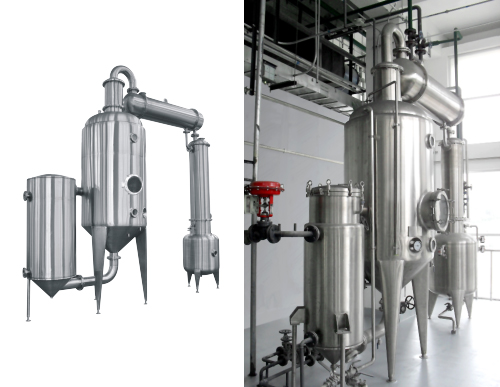

Penumpu vakum edaran luaran kesan tunggal terdiri daripada pemanas, penyejat, demister, kondenser, penyejuk dan tangki penerima. Semua bahagian yang bersentuhan dengan bahan diperbuat daripada keluli tahan karat. Peranti ini sesuai untuk penyejatan dan kepekatan bahan cecair dalam industri farmaseutikal, makanan, kimia dan ringan. Peralatan ini mempunyai masa kepekatan yang singkat, kadar penyejatan yang cepat dan berkesan memelihara bahan sensitif haba daripada kerosakan.

Siri penyejat kesan tunggal terdapat dalam dua jenis.

Penumpu vakum edaran luaran kesan tunggal WZ ialah jenis standard yang digunakan untuk penyejatan larutan akueus.

Penumpu vakum edaran luaran kesan tunggal WZS digunakan untuk penyejatan kesan tunggal dan pengumpulan pes pekat. Selepas penyejatan kesan tunggal yang biasa, injap yang menghubungkan ruang pemanasan dan ruang penyejatan ke paip semburan dan paip edaran ditutup, membolehkan semua cecair memasuki ruang penyejatan. Cecair kemudiannya dipanaskan oleh jaket ruang penyejatan, menghasilkan kepekatan tekanan atmosfera yang dikurangkan, meningkatkan graviti tentu pekat bahan kepada 1.35-1.45.

Parameter teknikal utama

Peralatan ini menggunakan gabungan kondensasi cangkerang dan tiub dan penyejukan gegelung sambil memastikan kawasan kondensasi yang mencukupi.

Peralatan ini mempunyai struktur padat dan laluan aliran fasa gas-cecair yang rasional. Bahagian cangkerang mempunyai pelbagai sesekat untuk meningkatkan halaju aliran air penyejuk. Bahagian tiub direka bentuk sebagai laluan berganda, yang memanjangkan laluan aliran gas.

Digabungkan dengan kecekapan pemindahan haba yang tinggi bagi penyejuk gegelung, ia boleh memeluwap sepenuhnya wap sisa dan menyejukkan cecair yang mengalir. Gabungan ini menghasilkan prestasi pemeluwapan yang sangat baik dan kadar pemulihan alkohol yang tinggi (melebihi 95%).

Ia juga mengurangkan beban haba pada pam vakum dan mengurangkan penggunaan tenaga.
