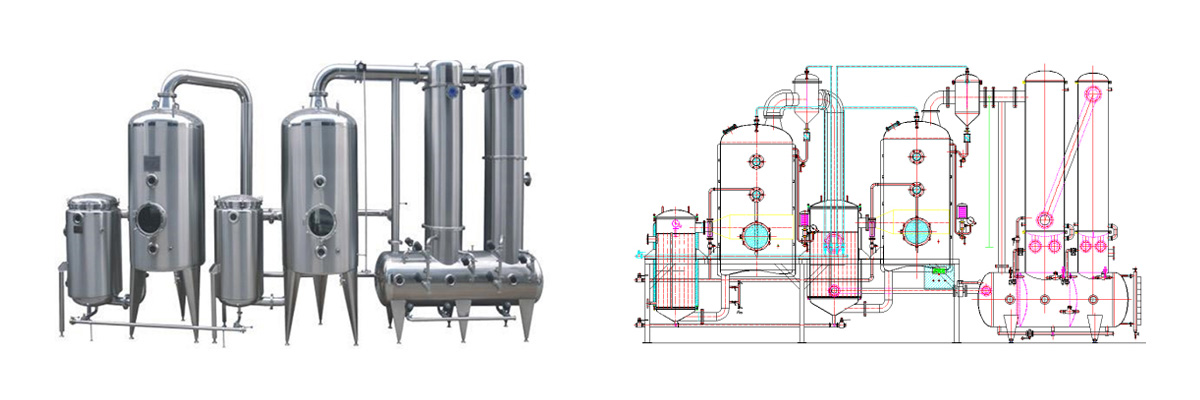

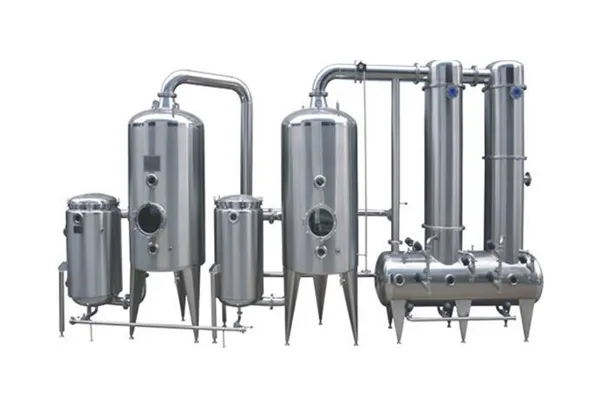

Penerangan Peralatan

Penumpu ini sesuai untuk memekatkan cecair seperti perubatan tradisional Cina, perubatan Barat, glukosa, kanji, monosodium glutamat, produk tenusu dan bahan kimia, dan amat sesuai untuk kepekatan vakum suhu rendah bagi bahan sensitif haba. Selepas pengiraan yang teliti dan penambahbaikan reka bentuk yang teliti, syarikat kami telah menjadikannya lebih cekap dan kaya dengan ciri berbanding yang asal. Kilang anda boleh memilih penumpu daripada siri parameter teknikal berdasarkan isipadu kepekatan yang diperlukan.

Ciri-ciri dan faedah

1. Faedah penjimatan tenaga: Berdasarkan model SJN-1000, ia menjimatkan kira-kira 3,500 tan stim, 90,000 tan air penyejuk dan 80,000 kilowatt-jam elektrik setahun, bersamaan dengan RMB 100,000-150,000 (berbanding model kesan tunggal).

2. Penumpu ini menggunakan jenis peredaran semula jadi pemanasan luaran dan kaedah penyejatan tekanan negatif vakum, yang mempunyai ciri-ciri kelajuan penyejatan yang pantas, nisbah kepekatan yang tinggi, sehingga 1.2-1.35 (ekstrak perubatan Cina umum), dan tidak memerlukan periuk terbuka untuk mengumpul ekstrak.

3. Penumpu ini menggunakan penyejatan serentak kesan ganda, yang menggunakan stim sekunder, menjimatkan pelaburan dandang dan penggunaan tenaga. Berbanding dengan penumpu kesan tunggal, penggunaan tenaga dikurangkan sebanyak 50%, dan keseluruhan pelaburan dalam penumpu ini boleh dipulihkan dalam masa kurang daripada setahun melalui yuran penjimatan tenaga.

4. Ciri operasi pelbagai fungsi:

(1) Kadar pemulihan alkohol yang tinggi (sehingga 95% atau lebih);

(2) Salap kesan tunggal dan kesan berganda boleh direbus bersama berulang kali untuk mendapatkan pes;

(3) Ia boleh diberi makan secara berselang-seli atau berterusan.

5. Penumpu ini mempunyai struktur khas, menghasilkan bahan dengan rasa yang kaya dan tekstur pes yang seragam. Penumpuan dijalankan dalam persekitaran yang tertutup rapat dan bebas buih, meminimumkan kehilangan bahan dan pencemaran. Bahan dipekatkan pada hari yang sama, mencegah kokas dan memudahkan pembersihan; hanya buka penutup atas dan bawah pemanas untuk pembersihan. Ia juga menjimatkan tenaga kerja, kerana seorang sahaja boleh mengendalikannya.

6. Semua bahagian penumpu ini yang bersentuhan dengan bahan diperbuat daripada keluli tahan karat SUS304. Produk ini terdapat dalam versi saliran manual dan automatik. Pemanas dan penyejat dilengkapi dengan lapisan penebat yang diperbuat daripada busa poliuretana, dengan kemasan matte, yang mematuhi piawaian farmaseutikal GMP.

7.1. Gambaran Keseluruhan Sistem

Projek ini terdiri daripada kira-kira 50 titik kawalan. Sistem kawalan automatik menggunakan pengawal yang sangat cekap dan stabil, rangkaian kawalan perindustrian berkelajuan tinggi dan selamat, sensor dan penggerak yang tepat, dan perisian aplikasi kawalan perindustrian yang berkuasa. Keseluruhan sistem direka bentuk secara rasional dan berteknologi maju serta boleh dipercayai. Sistem kawalan memantau pelbagai parameter dan status operasi peralatan dalam sistem dalam masa nyata, mengawal gelung kawalan secara automatik untuk memastikan operasi peralatan yang terselaras dan stabil. Sistem kawalan boleh meningkatkan output, kualiti dan kestabilan produk, sambil menjimatkan tenaga; pada masa yang sama, ia mengurangkan intervensi manual, mengurangkan bilangan pengendali, memudahkan latihan pengendali dan kitaran onboarding, dan menjimatkan kos pengeluaran.

Parameter kawalan sistem sangat terbuka. Antara muka grafik sistem adalah jelas, intuitif, mudah dipantau, mudah dikendalikan dan mesra pengguna; ia menampilkan fungsi seperti konfigurasi grafik, lengkung trend, pengelogan penggera, pemprosesan data dan output laporan, memainkan peranan penting dalam analisis proses pengeluaran.

Peralatan pengujian dan pelaksanaan di tapak semuanya merupakan produk jenama import, usaha sama dan domestik. Instrumen dan penggerak pada peralatan proses dan saluran paip adalah produk dengan pengalaman penggunaan yang berjaya daripada pelbagai pengeluar selama sekurang-kurangnya sepuluh tahun.

7.2. Konfigurasi Keseluruhan Sistem

Sistem ini merangkumi satu stesen operator pelayan dan satu stesen operator lapangan. Stesen operator menggunakan komputer komersial DELL. Sistem kawalan menggunakan Siemens SIMATIC DCS dan perisian konfigurasi Siemens.

7.3. Ciri-ciri Sistem

(1) Teknologi canggih

Sistem kawalan yang dipilih ialah sistem DCS dari Siemens, Jerman. Produk ini merupakan produk utama yang dipromosikan oleh Siemens sejak kebelakangan ini. Ia menggunakan teknologi yang matang dan canggih serta telah berjaya diaplikasikan dalam pelbagai bidang di dalam dan luar negara.

(2) Mudah dikendalikan

Operasi manual berpusat merujuk kepada pengendalian satu peranti di stesen pengendali, manakala operasi boleh atur cara berpusat ialah kaedah kawalan automatik di mana komputer hos di bilik kawalan utama boleh memantau dan mengawal operasi semua peralatan.

(3) Mudah diselenggara

Sistem kawalan menggunakan struktur modular, yang membolehkan penggantian mudah mana-mana modul yang rosak dengan yang baharu, sekali gus memudahkan penyelenggaraan perkakasan. Selepas latihan, jurutera pelanggan boleh melakukan penyelenggaraan perisian secara berkala dan melaraskan parameter proses.

(4) Sistem ini mempunyai fungsi yang berkuasa

Sistem kawalan dan pemprosesan data sistem menerima isyarat input daripada pembolehubah proses, memproses isyarat input mengikut keperluan data konfigurasi, memaparkan dan mengiranya, dan menghantar isyarat output kepada unit pelaksanaan.

Dari segi pemprosesan isyarat I/O, sistem ini menyediakan fungsi linearisasi, pampasan, pengumpulan, punca kuasa dua dan penggera untuk kuantiti analog; serta pengesanan perubahan penggera dan keadaan untuk kuantiti digital.

Sistem ini boleh melaksanakan pengawalaturan dan kawalan, logik saling kunci, operasi manual lembut dan urutan automatik yang terdiri daripada algoritma standard atau program pengguna.

Fungsi pengawalaturan dan kawalan merangkumi pelbagai algoritma PID, pengiraan piawai dan fungsi kawalan asas.

Fungsi kawalan saling kunci termasuk logik Boolean untuk kawalan peraturan dan logik tangga untuk kawalan pensuisan. Fungsi kawalan berjujukan boleh melaksanakan jujukan mula/henti, pemprosesan kelompok atau sebarang langkah program yang telah ditetapkan.

(5) Keupayaan komunikasi

Sistem komunikasi boleh melengkapkan pertukaran maklumat antara semua stesen sistem kawalan keseluruhan, menghantar isyarat proses yang dikumpulkan oleh stesen kawalan ke stesen pengendali untuk paparan dan penyimpanan, menghantar arahan kawalan stesen pengendali ke stesen kawalan, dan menghantar isyarat output stesen kawalan ke setiap peranti terminal.

(6) Menggabungkan pelbagai mod kerja

Sistem ini mempunyai pelbagai mod operasi, termasuk manual kawalan pusat automatik, penyelenggaraan peralatan dan manual di tapak, untuk menyesuaikan diri dengan keadaan kerja yang berbeza.

(7) Fungsi dan skrin tersuai

Sistem ini merangkumi skrin operasi dan gambar rajah dengan gaya seragam untuk kawalan pengeluaran perubatan tradisional Cina, serta skrin dengan fungsi khas yang disesuaikan untuk projek ini. Gaya antara muka mempunyai gaya seragam dan keperluan unik, menggabungkan ketelitian, fleksibiliti, kejelasan, kemudahan dan keselamatan.

7.4. Skim Sistem Kawalan

Sistem ini dikonfigurasikan dengan satu stesen kawalan induk. CPU stesen kawalan induk disambungkan ke stesen kawalan melalui PROFIBUS. PROFIBUS ialah bas medan terbuka yang berjaya, mematuhi piawaian antarabangsa IEC 61158/EN 50175. PROFIBUS mentakrifkan ciri-ciri teknikal dan fungsi sistem bas medan bersiri, yang membolehkan rangkaian peranti automasi teragih peringkat rendah hingga julat prestasi peringkat sederhana hingga tinggi. Ia direka bentuk untuk komunikasi antara sistem automasi, stesen I/O teragih dan peranti medan serta mempunyai imuniti gangguan yang tinggi, keterbukaan yang kuat dan keupayaan penyelesaian masalah.

7.5. Pengenalan kepada Sistem Kawalan

7.5.1. Gambaran Keseluruhan Sistem

Sistem kawalan menetapkan piawaian baharu untuk automasi proses, menampilkan platform terbuka unik yang menyediakan penyelesaian berorientasikan masa depan yang unik dan berkos rendah untuk kawalan proses. Reka bentuk moden dan seni bina fleksibelnya mengurangkan dan mengendalikan kos secara ekonomi dengan ketara, termasuk perancangan, pelaksanaan kejuruteraan, pentauliahan, latihan, operasi dan penyelenggaraan, serta kos reka bentuk loji sepanjang kitaran hayat masa depannya. Integrasi sistem kawalan dengan teknologi SIMATIC dengan mudah memenuhi keperluan untuk prestasi, kebolehpercayaan, kemudahan dan operasi yang selamat. Sebagai sistem kawalan proses automasi bersepadu sepenuhnya, ia menyediakan fungsi bersepadu untuk penyimpanan data, komunikasi dan konfigurasi. Oleh itu, sistem kawalan ialah platform standard untuk mencapai automasi bersepadu sepenuhnya dalam perusahaan pengeluaran, menyokong penyepaduan semua proses pengeluaran ke dalam keseluruhan persekitaran perusahaan. Sebagai sistem kawalan proses moden, sistem kawalan merupakan sistem lengkap yang bersatu dan terselaras, bermula daripada pelaksanaan kejuruteraan hingga jaminan operasi.

7.5.2. Penyeragaman Perkakasan

Sistem kawalan menggunakan komponen SIMATIC standard yang sama.

Kelebihannya ialah:

● Kos perkakasan yang rendah

● Kualiti dan kestabilan yang terbukti

● Komponen sistem mudah, membolehkan pengenalpastian dan pemilihan pantas

● Masa penghantaran alat ganti yang singkat apabila mengembangkan sistem

● Komponen tersedia di seluruh dunia

7.5.3. Integrasi Rangkaian Maklumat

Siemens telah lama menumpukan pada piawaian industri antarabangsa untuk pertukaran data dengan operasi dan pengurusan, seperti Ethernet dan TCP/IP OPC, yang membolehkan sistem kawalan proses disambungkan dengan mudah ke rangkaian maklumat syarikat. Ini memastikan bahawa pelbagai aplikasi boleh mengakses data proses pada bila-bila masa, di mana sahaja di seluruh syarikat.

7.5.4. Integrasi Sistem Medan

Kawalan amat sesuai untuk mengintegrasikan sistem medan ke dalam sistem kawalan proses. Sama ada loji dilengkapi dengan peranti medan tradisional atau pintar, atau mempunyai peranti medan berasaskan bas moden, tidak relevan dengan sistem kawalan.

●Kebolehskalaan, fleksibiliti dan keterbukaan

● Membolehkan I/O teragih dan berpusat

● Memperluas skop operasi dan pemantauan, daripada sistem permulaan pengguna tunggal kepada sistem berbilang pengguna teragih dengan seni bina klien/pelayan.

● Secara khusus, perluaskan fungsi stesen pengendali dengan menambah pelbagai perisian dan

perkakasan. Disebabkan oleh kebolehskalaannya yang sangat baik dan pelbagai kemungkinan pengembangan, ia boleh dipadankan dengan fungsi dan keperluan loji, menghasilkan pengurangan kos yang ketara. Keterbukaan sistem kawalan meliputi semua peringkat, termasuk pengaturcaraan aplikasi dan antara muka penghantaran data, serta import dan eksport grafik, teks dan data, serta import dan eksport dalam aplikasi.

7.5.5. Pereka Grafik

Grafik yang digunakan untuk visualisasi dan operasi peralatan sistem direka bentuk menggunakan pereka grafik. Perisian kawalan stesen operator menyediakan anda dengan sumber yang banyak, termasuk objek grafik seperti:

● Objek piawai dan grafik

● Butang, kotak pilihan dan gelangsar

● Tetingkap aplikasi dan tetingkap paparan

● Objek OLE dan kawalan ActiveX

● Medan I/O dan senarai teks

● Carta bar, paparan status dan paparan kumpulan

● Objek pengguna tersuai Rupa komponen grafik dikawal secara dinamik oleh jurutera konfigurasi. Parameter kawalan dinamik grafik, seperti geometri, warna dan gaya, boleh dikawal secara langsung dengan menukar pembolehubah stesen operator atau oleh program.

7.5.6. Struktur Terbuka

Perisian kawalan stesen pengendali menggabungkan teknologi perisian kontemporari yang digunakan dalam sistem operasi dan pemantauan, mewakili siri produk inovatif dan perintis yang menandakan trend pembangunan masa hadapan. Ia mengintegrasikan teknologi Microsoft baharu seperti OCX atau ActiveX, OLE dan COM (DCOM), dan menggunakan bahasa pengaturcaraan standard ANSI-C untuk menggabungkan penjanaan pangkalan data dan skrip. Selain mengintegrasikan teknologi baharu, perisian kawalan stesen pengendali mengekalkan tahap keterbukaan dalam strukturnya. Ini dicapai melalui struktur modularnya dan protokol yang mengawal antara muka pengaturcaraan setiap modul.

7.5.7. Pengawal

Dalam banyak bidang automasi, aplikasi sistem automasi yang toleran kerosakan dan sangat andal semakin meningkat, terutamanya dalam industri farmaseutikal. Produk kawalan perindustrian SIMATIC yang sangat andal memenuhi sepenuhnya keperluan ini. Ia boleh beroperasi secara berterusan tanpa terjejas walaupun beberapa komponen pengawal gagal disebabkan oleh satu atau lebih kerosakan. Ia melakukan ujian kendiri lanjutan, termasuk yang berikut:

●Modul CPU Pemproses/Memori ASIC.

● Laporan dijana untuk setiap kerosakan yang dikesan.

●Ujian kendiri permulaan; sebaik sahaja dimulakan semula, setiap subunit melaksanakan semua fungsi ujian sepenuhnya.

●Ujian kendiri semasa pelaksanaan kitaran: Semua ujian kendiri diagihkan merentasi beberapa kitaran. Setiap kitaran hanya melakukan sebahagian daripada ujian kendiri untuk mengurangkan beban pada pengawal.

7.5.8 Huraian Terperinci Skim Kawalan

Bahan tersebut memasuki pemanas kesan pertama dan kedua di sepanjang paksi penyejat. Selepas tekanan negatif terbentuk, stim diperkenalkan untuk memanaskan dan memekatkan bahan dalam pemanas kesan pertama. Graviti tentu dikesan pada paip edaran bawah pemanas. Setelah piawaian dipenuhi, pes tersebut akan dilepaskan atau diangkut ke tangki simpanan pekat.

Sensor suhu dipasang di bahagian bawah penyejat, yang mengawal injap pengatur stim dari jauh untuk melaraskan kadar suapan stim. Penggera akan berbunyi apabila paras bahan di dalam penyejat berada di bawah sensor paras rendah atau di atas sensor paras tinggi. Injap suapan bahan kemudiannya akan dilaraskan secara manual untuk mengekalkan paras bahan antara paras tinggi dan rendah sehingga keseimbangan dicapai (paras bahan di dalam penyejat stabil), sekali gus mewujudkan penyuapan dan penyahcasan berterusan. Secara alternatif, injap suapan pneumatik boleh dibuka pada paras rendah dan ditutup pada paras tinggi, mewujudkan penyuapan/penyahcasan sekejap-sekejap.

Apabila paras cecair dalam tangki pengumpulan mencapai paras tinggi, sebaik sahaja isyarat dikesan, injap saliran pneumatik dan injap bolong terbuka, dan pam saliran emparan mula mengeluarkan kondensat dari tangki. Apabila paras cecair dalam tangki pengumpulan mencapai suis paras rendah, pam saliran emparan akan dimatikan, dan kemudian injap saliran pneumatik dan injap bolong tertutup secara automatik.

Sebut harga akan diberikan untuk kawalan mesin keseluruhan berdasarkan keperluan proses dan gambarajah aliran proses dengan titik kawalan. Titik kawalan khusus termasuk yang berikut (tetapi bukan semua, dan boleh ditambah atau dialih keluar).

●Kawalan suapan: Pemakanan hidup/mati automatik;

●Pemanas kesan tunggal: Suis stim automatik, injap tempat duduk sudut atau kawalan pengawalaturan berkadar stim (sepadan dengan suhu penyejat kesan tunggal).

● Penyejat kesan tunggal: Vakum, suhu, paras cecair (tinggi, rendah), kawalan buih dan penyahbuih fizikal.

● Penyejat kesan berganda: Vakum, suhu, paras cecair (tinggi, rendah), kawalan buih dan penyahbuih fizikal.

● Berselang-seli

kepekatan: Bahan daripada kesan kedua dimasukkan secara automatik ke dalam kesan pertama untuk kepekatan kemudian; nyahcas, pembersihan dan penutupan automatik dicapai melalui pengesanan ketumpatan.

● Kepekatan berterusan: Kawalan aliran dari kesan pertama hingga kedua; pelepasan boleh dilengkapi dengan pam berputar; sensor jisim dan aliran (mengawal graviti tentu pelepasan dan kadar aliran).

●Kondensat: Saliran automatik, yang boleh dihubungkan dengan pam pelepasan cecair untuk kawalan;

●Kawalan pembersihan CIP (air panas, larutan alkali, air yang telah ditulenkan) untuk semua pemanas, penyejat, pemisah wap-cecair dan kondenser;

●Kawalan air yang beredar dan air sejuk, permulaan automatik dan penutupan automatik.

● Semua unit di lokasi dilengkapi dengan skrin sentuh yang boleh mengawal berbilang unit.
